Du möchtest deinem PS5 Controller mit einem ps5 led kit ein stylisches, individuelles Upgrade verpassen? Dann bist du hier genau richtig! In diesem ausführlichen Guide zeige ich dir, wie du das LED Kit ganz einfach selbst in deinen PS5 Controller einbaust. Du brauchst dafür nur wenige Werkzeuge, vor allem einen Lötkolben und einen Schraubenzieher. Das LED Kit ist komplett konfigurierbar – du kannst Farben frei wählen und so deinen Controller perfekt an dein Design anpassen.
Das LED Kit findest du auf unserer Webseite, außerdem haben wir dort weitere coole Produkte, mit denen du deinen PS5 Controller individuell gestalten kannst, wie z.B. den PS5 Controller Konfigurator, PS5 ModKit, PS5 Remapper Paddle Set und den PS5 Gehäuse Konfigurator.
Was du für den Einbau des PS5 LED Kits brauchst
- PS5 Controller
- PS5 LED Kit (erhältlich hier)
- Lötkolben
- Schraubenzieher
- Optional: transparente oder farbige Analogsticks, die das Licht verstärken
Schritt 1: Controller öffnen und vorbereiten
Als erstes musst du die Frontabdeckung deines PS5 Controllers entfernen. Dann löst du die Trigger der L1- und R1-Tasten mit einem Schraubenzieher.
Falls dein Controller ein Paddle eingebaut hat, ist das kein Problem – das LED Kit funktioniert auch damit.
Jetzt nimmst du den Akku heraus und entfernst die Schraube in der Mitte des Controllers. Danach kannst du den Akkudeckel abnehmen.

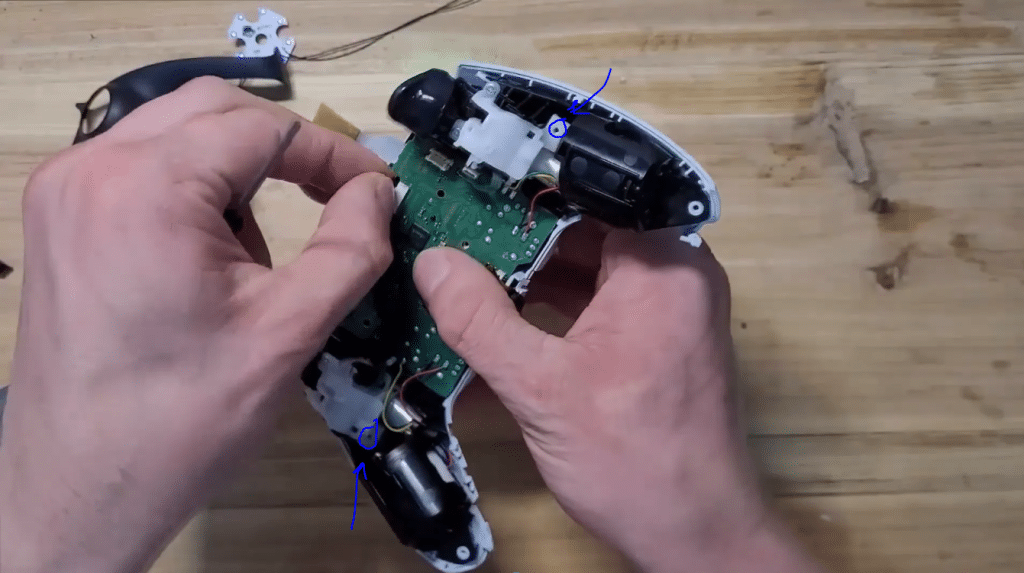

Du musst vorsichtig die beiden Flexkabel für Mikrofon und Touchpad abziehen. Danach auf beiden Seiten des Controllers die zwei weiteren Schrauben entfernen und die Schraube im Akkuhalter.
Schritt 2: Platine herausheben und LED Kit vorbereiten
Nachdem du die Flexkabel gelöst hast, kannst du die Platine vorsichtig aus dem Gehäuse heben. Drehe die Platine, um besser an die Stellen zu kommen, an denen du später löten wirst.
Das LED Kit gibt es auf unserer Webseite, wo du es komplett konfigurieren kannst. Du kannst frei wählen, welche Farbe an welcher Stelle leuchten soll. Du musst nicht das komplette Kit verwenden – auch nur für die Analogsticks oder eine Seite ist möglich.
Auf der Rückseite des LED Kits befindet sich doppelseitiges Klebeband. Zieh die Schutzfolie ab und klebe das LED Kit vorsichtig auf das Tastenfeld des Controllers.
Schritt 3: Kabel verlegen und Anschlüsse vorbereiten
Lege die Stromversorgungskabel und die Kabel für die Analogsticks zur Seite heraus, damit sie nicht eingeklemmt werden. Die Kabel kannst du bei Bedarf auch über die Lautsprecherbuchse führen.
Jetzt kannst du die transparenten oder farbigen Analogsticks aufsetzen. Diese verstärken die LED-Farbe und sorgen für eine angenehme Optik, da das Licht durch die Sticks hindurchscheint und gestreut wird.
Schritt 4: Löten der LED-Kabel an die Platine
Bei diesem Schritt ist der Lötkolben dein wichtigstes Werkzeug. Je nach Controller-Version (z.B. BDM010, BDM020 usw.) sind die Lötpunkte für die LED-Stromversorgung unterschiedlich, aber alle liegen im Bereich der Analogsticks.
Für den Pluspol lötest du an den vorgesehenen Punkt an der Platine, für den Minuspol an einem der vier Punkte der Analogsticks auf der Rückseite. Hier findest du die Lötstellen für LED Kits bei allen BDM Modellen
Schritt 5: LED Kit fixieren und Controller wieder zusammenbauen
Nachdem du die Kabel verlötet hast, kannst du die Platine wieder in das Controllergehäuse einsetzen. Achte darauf, dass du die Flexkabel für Mikrofon und Touchpad nicht einklemmst.
Setze die Schrauben seitlich wieder ein, um die Platine zu fixieren. Danach kannst du den Akkudeckel wieder aufsetzen und die mittlere Schraube befestigen. Anschließend wird das Backcase wieder draufgesteckt.
Zum Schluss werden die Frontabdeckung sowie die L1- und R1-Tasten wieder angeschraubt. Damit ist dein Controller wieder einsatzbereit und du kannst die neue LED-Beleuchtung genießen.
Tipps für den perfekten Einbau deines PS5 LED Kits
- Präzises Löten: Achte darauf, die Lötpunkte sauber zu erhitzen und keine Brücken zu verursachen.
- Kabelmanagement: Verlege die Kabel so, dass sie nicht eingeklemmt werden oder den Spielkomfort stören.
- Stickwahl: Transparente oder weiße Analogsticks verstärken die Beleuchtung und sehen besonders gut aus.
- Flexibilität: Du kannst das LED Kit individuell konfigurieren – nur eine Seite beleuchten oder nur die Analogsticks – ganz nach deinem Geschmack.
- Schrauben sichern: Schrauben immer fest anziehen, aber nicht überdrehen, um das Gehäuse nicht zu beschädigen.
Warum ein PS5 LED Kit dein Controller-Setup aufwertet
Ein ps5 led kit wertet deinen Controller optisch enorm auf und macht ihn zu einem echten Hingucker. Die individuell konfigurierbaren Farben ermöglichen dir, deinen Controller genau auf dein Setup oder deine Lieblingsfarben abzustimmen.
Außerdem ist das LED Kit mit allen gängigen PS5 Controller-Versionen kompatibel, egal ob mit oder ohne Paddle. Es ist eine einfache, aber effektive Modifikation, die dir viel Freude beim Spielen bringt und deinen Controller von der Masse abhebt.
Wenn du noch mehr aus deinem PS5 Controller herausholen möchtest, schau dir auch die anderen Produkte auf meiner Webseite an:
- PS5 Konfigurator – Gestalte deinen eigenen Custom Controller
- PS5 ModKit – Paddles und Smarttrigger ohne Löten
- PS5 Remapper Paddle Set – Programmierbare Tastenbelegung
- PS5 Gehäuse Konfigurator – Verschiedene Farben und Designs für dein Case
Fazit: Einfacher Einbau, großer Effekt
Das Einbauen des ps5 led kit ist wirklich unkompliziert und in kurzer Zeit erledigt. Mit nur Lötkolben und Schraubenzieher kannst du deinen PS5 Controller mit einer coolen LED-Beleuchtung ausstatten, die du nach deinen Wünschen konfigurieren kannst.
Ich hoffe, diese Anleitung hilft dir, deinen Controller individuell zu gestalten und noch mehr Spaß beim Zocken zu haben. Für weitere Tipps und Produkte rund um PS5 Controller schau dir die anderen Konfiguratoren und Modkits an.
Viel Erfolg beim Einbau und viel Freude mit deinem neuen, beleuchteten PS5 Controller!
